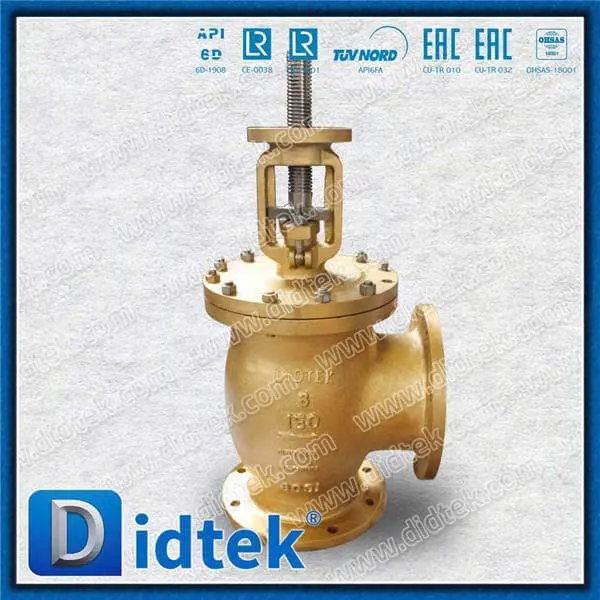

Menentukan katup untuk sistem fluida industri memerlukan ketelitian dan ketelitian teknis yang serius. Mengelola momentum fluida yang tinggi dan beban tekanan yang signifikan pada 40 bar bukanlah tugas yang mudah. Anda juga menghadapi batasan emisi buronan yang ketat yang diatur oleh standar lingkungan modern. Saat Anda meningkatkan spesifikasi DN125 PN40, realitas teknis ini akan semakin besar. Dalam aplikasi berdiameter besar, pecahnya bagian bawah atau kegagalan dudukan akan segera memicu penghentian saluran yang sangat besar. Kegagalan seperti ini pasti akan menyebabkan bahaya lingkungan yang parah dan kerugian produksi yang sangat besar. Anda memerlukan komponen yang sangat andal untuk menjaga pengoperasian tetap aman dan stabil di bawah tekanan ekstrem. Artikel ini memberikan kerangka teknis yang netral terhadap vendor untuk pengadaan industri. Kami akan membantu Anda mengevaluasi dan memilih katup bawah berkinerja tinggi untuk sistem cairan industri penting Anda. Baca terus untuk mengetahui parameter tepat yang diperlukan untuk keandalan jangka panjang dan kinerja tanpa kebocoran.
Katup bawah DN125 memerlukan bellow multi-lapis untuk menangani panjang langkah yang diperpanjang tanpa mengorbankan masa pakai siklus.
Spesifikasi material penting: Katup bawah 1,0619 (baja tuang) menawarkan keseimbangan optimal antara ketahanan termal dan integritas struktural untuk peringkat PN40.
Verifikasi kepatuhan katup globe standar DIN harus melampaui dimensi tatap muka untuk mencakup pengujian kebocoran helium yang terdokumentasi dan jaminan siklus kelelahan bellow.
Penentuan ukuran globe valve berdiameter besar memerlukan perhitungan koefisien aliran (Cv/Kv) yang tepat untuk menghindari penurunan tekanan berlebihan yang melekat pada geometri globe valve.
Meningkatkan skala hingga ukuran DN125 memperbesar risiko operasional Anda secara signifikan. Anda menghadapi peningkatan jarak langkah untuk membuka port katup sepenuhnya. Torsi aktuasi yang lebih tinggi diperlukan karena luas permukaan cakram yang sangat besar. Turbulensi aliran yang lebih besar juga berdampak buruk pada komponen katup internal pada skala ini. secara Katup globe berdiameter besar alami memaksa cairan melalui jalur berbentuk S yang berliku-liku. Geometri aliran yang kompleks ini menciptakan hambatan, getaran, dan variasi tekanan lokal yang signifikan.
Pengangkatan yang diperlukan untuk kursi DN125 memberikan tekanan mekanis yang sangat besar pada bagian bawah logam. Pukulan yang diperpanjang secara fisik memampatkan dan memperluas geometri konvolusi berulang kali. Anda tidak dapat mengandalkan alternatif las satu lapis dalam skenario ini. Desain lapis tunggal gagal sebelum waktunya pada perpindahan besar karena memusatkan tegangan. Sebagai gantinya, Anda harus menentukan bellow multi-lapis yang dibentuk dengan air untuk diameter besar. Konstruksi multi-lapis mendistribusikan tekanan mekanis secara merata ke beberapa lapisan logam tipis. Desain canggih ini memastikan bagian bawah tahan terhadap ribuan siklus aktuasi tanpa robek.
Katup globe pada dasarnya menyebabkan penurunan tekanan yang lebih tinggi dibandingkan dengan desain gerbang atau bola. Media mengubah arah dua kali di dalam badan pemeran. Untuk memastikan efisiensi sistem tetap utuh, para insinyur harus menentukan nilai Kv yang dapat diterima secara akurat. Untuk unit DN125 yang beroperasi pada PN40, para insinyur biasanya menargetkan nilai Kv sekitar 200 hingga 250. Nilai ini sedikit berbeda tergantung pada desain port internal tertentu. Perhitungan yang tepat mencegah hilangnya energi yang berlebihan di seluruh sistem pemompaan. Jika Anda mengabaikan penghitungan Kv, pompa Anda akan mengonsumsi daya berlebih hanya untuk mempertahankan laju aliran dasar.
Insinyur menggunakan kerangka STAMP untuk secara sistematis memenuhi syarat katup globe segel bawah . Ini memastikan Anda menangani setiap variabel operasional penting sebelum menyelesaikan pesanan pembelian.
Anda harus menilai persyaratan perjalanan linier dengan hati-hati. Pastikan rumah bawah sepenuhnya mengakomodasi posisi terbuka selama aliran maksimum. Jika housing terlalu pendek, bagian bawah akan mengalami kerusakan kompresi yang parah. Kompresi berlebihan secara permanen merusak bentuk konvolusi dan merusak memori elastis logam. Hal ini sangat membatasi umur lelahnya dan menyebabkan kebocoran dini.
Sistem proses sering kali mengalami perubahan termal secara tiba-tiba selama fase start-up atau shutdown. Anda harus mengevaluasi bagaimana perubahan ini berdampak pada pengelasan bawah ke batang. Beroperasi pada tekanan 40 bar menambah tekanan struktural ini. Ekspansi termal yang tidak merata dapat dengan mudah mematahkan lapisan inferior. Perpecahan seperti itu menyebabkan emisi buronan dengan segera. Anda memerlukan material yang sesuai dengan tingkat ekspansi termal yang serupa untuk mencegah geseran las.
Tentukan persyaratan kontrol manual versus otomatis Anda sejak dini. Cakram 125mm yang menghadap tekanan diferensial PN40 memerlukan tenaga mekanis yang besar untuk menutup rapat. Roda tangan manual sering kali memerlukan operator peralatan tambahan pada skala ini untuk melindungi operator dari cedera. Aktuator pneumatik atau listrik otomatis harus menghasilkan torsi yang besar. Mereka perlu mengatasi perbedaan 40 bar tanpa berhenti di tengah jalan.
Selalu nilai kecepatan fluida dan kandungan partikulat sebelum spesifikasi. Desain di bawah ini bekerja dengan sangat baik dalam menangani uap bersih, minyak termal, dan bahan kimia berbahaya. Namun, bahan ini sama sekali tidak cocok untuk media atau bubur yang sangat abrasif. Partikel padat dengan mudah masuk ke dalam konvolusi bawah yang rapat. Ini membatasi pergerakan linier dan menghancurkan lapisan logam selama penggerak. Selalu pasang saringan hulu jika media Anda mengandung padatan tersuspensi.
Konfirmasikan kepatuhan ketebalan dinding standar PN40 di seluruh badan katup. Desain yang andal juga memerlukan kelenjar pengepakan cadangan sekunder di kap mesin. Jika logam utama di bawahnya pecah, kemasan grafit ini bertindak sebagai pengaman kegagalan yang penting. Ini menghentikan media beracun atau bersuhu tinggi agar tidak keluar ke lingkungan. Jangan membeli katup yang tidak memiliki segel pengaman sekunder ini.
| Pertimbangan Utama | Parameter STAMP untuk | Kesalahan Umum DN125 PN40 yang Harus Dihindari |
|---|---|---|
| Ukuran & Goresan (S) | Perumahan harus dibersihkan sepenuhnya dikompresi di bawah. | Mengabaikan jarak bebas ketinggian langkah yang diperluas. |
| Suhu (T) | Pengelasan harus bertahan hingga 400°C tanpa retak. | Koefisien ekspansi termal tidak cocok. |
| Aplikasi (A) | Hitung torsi yang tepat untuk diferensial 40 bar. | Aktuator pneumatik berukuran kecil. |
| Media (L) | Pastikan cairan benar-benar bebas dari partikulat keras. | Menggunakan bellow untuk garis bubur abrasif. |
| Tekanan (P) | Verifikasi keberadaan kelenjar pengepakan grafit sekunder. | Mengandalkan hanya di bawah untuk penahanan. |
Memilih metalurgi yang tepat menentukan umur operasional Anda. Katup bawah 1,0619 menonjol sebagai standar industri mutlak untuk aplikasi Eropa bertekanan tinggi.
Material 1.0619 mewakili baja tuang berkualitas tinggi yang distandarisasi berdasarkan DIN EN 10213. Material ini menawarkan keseimbangan yang sangat baik antara kekuatan luluh dan ketahanan termal. Baja tuang ini menangani lonjakan tekanan mendadak dengan mudah. Ia mempertahankan integritas struktural yang ketat pada suhu pengoperasian terus menerus hingga 400°C. Baja ini terbukti jauh lebih unggul dibandingkan baja karbon standar ketika digunakan di lingkungan bertekanan tinggi yang agresif. Komposisi kimianya yang terstandarisasi memastikan hasil pengelasan dan pemesinan yang dapat diprediksi.
Jangan berasumsi bahwa bellow standar 304SS akan cukup untuk tugas industri. Meskipun cukup untuk tugas ringan, 304SS menjadi korban retak korosi tegangan dengan cepat. Anda harus membandingkan bahan dasar ini dengan paduan tingkat lanjut. Penggunaan 316Ti menambahkan titanium untuk stabilitas suhu tinggi yang jauh lebih baik. Paduan Hastelloy atau Inconel mencegah retak akibat klorida dalam aliran bahan kimia keras. Menentukan komponen sebenarnya di bawah ini dengan benar akan menyelamatkan Anda dari kegagalan besar awal. Materi di bawah ini biasanya menentukan siklus hidup sebenarnya dari keseluruhan unit.
Uap bertekanan tinggi dan minyak termal menyebabkan penarikan kawat yang parah dan kerusakan pada dudukan logam. Anda harus melindungi permukaan tempat duduk yang penting ini untuk memastikan penutupan yang rapat. Kami sangat menyarankan untuk menentukan Stellite gr. 6 atau permukaan keras yang setara pada jok dan cakram. Lapisan luar paduan kobalt-kromium ini tahan terhadap keausan mekanis dan erosi. Ini memastikan penghentian yang ketat bahkan setelah ribuan operasi berkecepatan tinggi.
Sertifikasi yang tepat membedakan katup rekayasa premium dari katup tiruan tingkat rendah. yang sebenarnya Katup globe standar DIN harus lulus audit yang ketat dan terdokumentasi sebelum meninggalkan pabrik.
Pertama, verifikasi geometri eksternal dengan cermat. Referensi silang DIN EN 1092-1 untuk memastikan dimensi flensa dan pola pengeboran yang benar. Selanjutnya, periksa panjang tatap muka terhadap spesifikasi DIN EN 558-1. Sebagian besar aplikasi PN40 menggunakan dimensi Seri 1. Kepatuhan yang ketat menjamin katup baru ini cocok dengan jaringan perpipaan Anda yang sudah ada. Hal ini mencegah tim pemeliharaan menerapkan tekanan mekanis yang berbahaya untuk menyelaraskan flensa.
Jangan menerima katup berdasarkan dimensi saja. Anda memerlukan laporan pengujian yang tidak dapat dinegosiasikan untuk membuktikan integritas internal. Minta dokumen-dokumen berikut:
Standar Kebocoran Kursi: Hasil pengujian Permintaan API 598 atau DIN EN 12266-1. Ini harus memastikan tidak ada kebocoran (Tingkat A) pada dudukan logam.
Sertifikasi Emisi Buronan: Memerlukan kepatuhan ISO 15848-1. Hal ini membuktikan bahwa rakitan di bawah ini berhasil menghalangi keluarnya senyawa organik yang mudah menguap.
Identifikasi Material Positif (PMI): Meminta laporan resmi PMI. Hal ini menegaskan komposisi kimia yang tepat dari badan cor 1,0619 dan bahan trim internal.
Bahkan peralatan terbaik sekalipun akan gagal sebelum waktunya jika pemasangannya salah. Anda harus memahami batasan fisik peralatan perpipaan tugas berat.
Katup DIN di bawah globe berukuran besar ini memiliki batasan orientasi tertentu. Anda biasanya harus memasangnya dengan batang operasi diposisikan secara vertikal. Menempatkannya secara horizontal menyebabkan cakram berat dan rakitan batang melorot karena gravitasi. Hal ini menciptakan keausan yang tidak merata dan terlokalisasi pada konvolusi halus di bawah dan mekanisme pemandu batang. Pemasangan horizontal dengan cepat memperpendek masa pakai peralatan dan membatalkan garansi pabrik.
Katup baja tuang DN125 PN40 memiliki bobot yang jauh lebih berat dibandingkan katup isolasi tekanan rendah standar. Anda tidak dapat mengandalkan pipa yang berdekatan untuk menahan beban besar yang ditangguhkan ini. Tentukan dan pasang penyangga pipa mekanis yang memadai langsung di bawah atau dekat badan katup. Dukungan struktural yang tepat mencegah tekanan flensa yang parah. Hal ini juga menghilangkan distorsi mekanis seiring berjalannya waktu, yang dapat menyebabkan kebocoran eksterior.
Kita harus memberikan asumsi yang transparan mengenai jadwal pemeliharaan. Ya, rakitan di bawah ini secara fungsional bebas perawatan terkait pelumasan, namun tetap merupakan bagian keausan mekanis. Setiap siklus kompresi membuat logam tipis sedikit lelah. Multi-lapis berkualitas tinggi di bawah ini biasanya menawarkan peringkat siklus hidup dasar sekitar 10.000 pukulan penuh. Lacak frekuensi aktuasi pabrik Anda dengan cermat. Anda harus merencanakan penggantian secara proaktif sebelum mencapai batas siklus ini untuk menghindari ledakan cairan proses yang tiba-tiba dan tidak terduga.
Tim pembelian memerlukan kerangka kerja yang logis dan berdasarkan data untuk membandingkan tawaran secara akurat. Gunakan daftar periksa teknis ini untuk menyusun Permintaan Penawaran (RFQ) Anda.
Jangan puas dengan brosur lini produk atau materi pemasaran yang digeneralisasi. Anda harus meminta data siklus kelelahan empiris untuk desain DN125 tertentu. Katup bawah DN125 berperilaku sangat berbeda saat diberi beban dibandingkan versi DN50 yang lebih kecil. Kecepatan pegas dan distribusi tegangan berubah secara drastis seiring dengan bertambahnya diameter. Dapatkan data pengujian yang tepat untuk kelas ukuran 125mm untuk memverifikasi klaim ketahanan.
Ketertelusuran material memitigasi risiko rantai pasokan dan keselamatan yang parah. Meminta sertifikat material EN 10204 Tipe 3.1 sebagai persyaratan dasar. Anda memerlukan sertifikat ini untuk semua bagian cor yang mengandung tekanan dan rakitan bagian bawah internal itu sendiri. Dokumentasi ini memastikan pengecoran mengikuti pedoman metalurgi yang ketat selama penuangan dan penempaan.
Evaluasi fasilitas pengujian internal pabrikan sebelum menandatangani kontrak. Bisakah mereka melakukan spektrometri massa helium di lokasi? Apakah mereka memiliki alat uji hidrostatis yang memiliki nilai jauh di atas batas PN40? Vendor yang menguji produk mereka sendiri secara ketat memberikan keandalan yang unggul. Pengujian yang dialihdayakan sering kali menimbulkan titik buta kendali mutu.
Saat membandingkan kuotasi dari beberapa pabrikan Eropa atau global, susunlah matriks evaluasi teknis yang kaku. Pertimbangkan faktor-faktor berikut dengan cermat:
Data siklus hidup kelelahan yang terverifikasi khusus untuk ukuran DN125 besar.
Kelengkapan dan keaslian sertifikasi material EN 10204 3.1.
Kehadiran hardfacing Stellite pada trim tempat duduk telah dikonfirmasi.
Kejelasan dan keakuratan dokumentasi teknik koefisien aliran (Kv).
Memilih peralatan kontrol fluida yang tepat memerlukan keseimbangan umur kelelahan bellow, integritas material 1,0619, dan kepatuhan dimensi DIN yang ketat. Katup tekanan tinggi berdiameter besar tidak menyisakan ruang untuk menebak-nebak atau memotong sudut. Bellow multi-lapis yang dibentuk dengan air, ketahanan termal yang terverifikasi, dan permukaan keras yang tepat tetap sangat penting untuk keberhasilan operasional. Hilangnya salah satu elemen ini menjamin kegagalan dini.
Kami sangat menyarankan untuk memprioritaskan vendor yang menyediakan data pengujian terperinci. Pilihlah produsen yang menawarkan jaminan masa pakai yang transparan dibandingkan produsen yang hanya bersaing dengan biaya unit awal yang rendah. Katup yang lebih murah sering kali menyembunyikan bellow satu lapis dan bahan dudukan yang lebih rendah di balik cat baru. Unit murah ini akan membebani fasilitas Anda secara eksponensial lebih banyak jika terjadi penutupan yang tidak terjadwal.
Ambil tindakan proaktif untuk melindungi jalur proses penting Anda. Konsultasikan dengan teknisi penjualan teknis berpengalaman hari ini. Kirimkan parameter sistem Anda yang tepat, termasuk jenis cairan, tekanan maksimal, dan perubahan suhu, untuk penghitungan Kv dan torsi khusus. Hal ini memastikan spesifikasi akhir Anda menjamin keselamatan jangka panjang, kepatuhan terhadap peraturan, dan kelangsungan operasional yang lancar.
J: Desain multi-lapis premium biasanya menawarkan garis dasar 10.000 siklus buka-tutup penuh dalam kondisi standar. Namun, pengoperasian pada suhu puncak (mendekati 400°C) atau sering mengalami guncangan termal akan mengurangi masa pakainya. Kami menyarankan untuk mencatat frekuensi aktuasi dan menjadwalkan pemeliharaan proaktif mendekati angka 8.000 siklus.
A: Ya, baja tuang 1,0619 sangat cocok untuk aplikasi oli termal hingga 400°C. Anda harus memastikan bagian dalam di bawah menggunakan bahan bermutu tinggi seperti 316Ti atau Inconel, bukan 304SS standar, untuk menjaga integritas struktural di bawah panas ekstrem.
J: Katup DIN mengikuti EN 558-1 (biasanya Seri 1 untuk PN40), sedangkan katup ASME/API mengikuti ASME B16.10. Dimensi ini jarang cocok. Anda tidak dapat langsung menukar katup ASME ke sistem perpipaan DIN tanpa modifikasi pipa ekstensif dan penggantian flensa.
J: Katup bawah berkualitas dilengkapi kelenjar pengepakan grafit sekunder di kap mesin. Jika logam di bawahnya robek, kelenjar pengepakan ini berfungsi sebagai redundansi keamanan yang kritis. Ini untuk sementara berisi media bertekanan, mencegah kebocoran atmosfer yang berbahaya sampai Anda dapat mematikan saluran dengan aman.
