Katup kriogenik memainkan peran penting dalam mengendalikan cairan bersuhu sangat rendah dengan aman seperti nitrogen cair, oksigen cair, dan gas alam cair (LNG). Katup ini harus beroperasi dengan andal dalam kondisi ekstrem, termasuk suhu sangat rendah, tekanan tinggi, dan siklus termal. Untuk memastikan keamanan, keandalan, dan konsistensi di seluruh aplikasi, katup kriogenik dirancang dan diproduksi sesuai dengan standar yang ketat. Di antara standar-standar ini, ASME B16.34 adalah salah satu yang paling berpengaruh dalam menentukan persyaratan desain, konstruksi, pengujian, dan kinerja untuk katup yang digunakan dalam aplikasi tekanan tinggi dan kriogenik.
Memahami bagaimana ASME B16.34 memengaruhi desain katup kriogenik sangat penting bagi para insinyur, operator pabrik, dan tim pengadaan. Artikel ini membahas cakupan ASME B16.34, persyaratan spesifiknya untuk layanan kriogenik, pertimbangan material dan konstruksi, protokol pengujian, dan dampak keseluruhan terhadap keselamatan dan keandalan operasional.
ASME B16.34, berjudul 'Katup—Flanged, Threaded, and Welding End,' adalah standar yang diakui secara luas yang dikembangkan oleh American Society of Mechanical Engineers. Ini memberikan persyaratan untuk desain, material, konstruksi, pengujian, dan penandaan katup yang digunakan dalam sistem perpipaan.
Standar ini mencakup berbagai jenis katup termasuk:
Katup gerbang
Katup globe
Katup bola
Periksa katup
Meskipun ASME B16.34 pada awalnya ditujukan untuk aplikasi umum bertekanan tinggi dan suhu tinggi, ASME B16.34 menjadi sangat relevan untuk katup kriogenik, karena katup ini harus menjaga integritas struktural, kinerja penyegelan, dan keselamatan operasional dalam kondisi ekstrem.
Elemen kunci yang tercakup dalam ASME B16.34 meliputi:
Spesifikasi material untuk badan katup, trim, dan komponen penyegelan
Peringkat tekanan-suhu
Metodologi desain untuk kekuatan dan daya tahan katup
Persyaratan sambungan ujung bergelang, berulir, dan dilas
Prosedur pengujian dan inspeksi untuk memastikan kualitas dan keandalan
Katup kriogenik harus mempertahankan kekuatan mekanik dan keuletan pada suhu yang sangat rendah. ASME B16.34 mempengaruhi pemilihan material dalam beberapa cara:
Standar ini memberikan panduan tentang material yang sesuai untuk layanan tekanan tinggi. Untuk aplikasi kriogenik, bahan seperti baja tahan karat austenitik (304, 316) dan paduan nikel (Inconel, Monel) biasanya digunakan. Bahan-bahan ini mempertahankan ketangguhan pada suhu kriogenik, sehingga mengurangi risiko patah getas.
Trim katup, termasuk bola, gerbang, atau cakram, harus tahan terhadap pembukaan dan penutupan berulang kali tanpa deformasi. ASME B16.34 mensyaratkan bahwa trim kompatibel dengan material bodi dan tahan terhadap korosi, keausan, dan penggetasan kriogenik.
Segel dan gasket sangat penting untuk pengoperasian anti bocor. Standar ini menekankan pemilihan material yang sesuai dengan suhu dan tekanan pengoperasian. Untuk layanan kriogenik, polimer seperti PTFE, PCTFE, atau tempat duduk logam-ke-logam biasanya digunakan karena elastomer standar menjadi rapuh pada suhu rendah.
Standar ASME B16.34 memastikan bahwa katup kriogenik dirancang dengan mempertimbangkan keselamatan dan kinerja. Elemen desain utama yang dipengaruhi oleh standar meliputi:
ASME B16.34 menyediakan grafik tekanan-suhu untuk berbagai material. Bagan ini memandu para insinyur dalam memilih bahan dan ukuran katup yang dapat menahan tekanan pengoperasian yang diharapkan pada suhu kriogenik. Hal ini memastikan bahwa katup tidak rusak karena tekanan berlebih atau tekanan termal.
Standar ini menetapkan ketebalan dinding minimum untuk badan katup dan kap mesin guna menangani tekanan internal dengan aman. Desain katup kriogenik menggabungkan persyaratan ini sekaligus memperhitungkan kontraksi dan ekspansi termal, yang dapat menghasilkan tekanan tambahan.

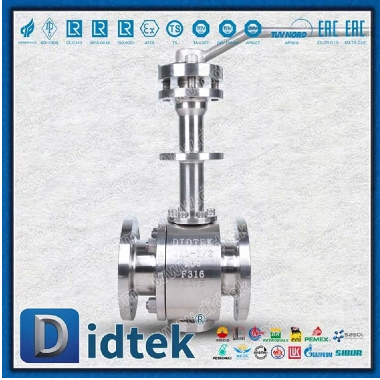

Katup kriogenik sering kali dilengkapi dengan kap yang diperpanjang, yang memungkinkan komponen batang dan aktuator tetap berada pada suhu yang lebih tinggi, jauh dari cairan yang sangat dingin. ASME B16.34 mendukung adaptasi desain tersebut selama katup mempertahankan integritas struktural dan memenuhi peringkat tekanan-suhu.
Standar ini mendefinisikan dimensi, toleransi, dan persyaratan kekuatan untuk ujung katup. Hal ini memastikan kompatibilitas dengan sistem perpipaan dan menjaga penyegelan yang andal dalam kondisi kriogenik. Desain flensa dan las yang tepat juga mencegah kebocoran dan kegagalan mekanis akibat kontraksi termal.
ASME B16.34 mewajibkan pengujian dan inspeksi yang ketat untuk memverifikasi bahwa katup kriogenik berfungsi sesuai harapan. Prosedur-prosedur ini meliputi:
Katup harus diuji tekanannya untuk memastikan katup dapat menahan tekanan pengoperasian maksimum tanpa kebocoran. Pengujian hidrostatik menggunakan air atau cairan lain yang tidak dapat dimampatkan, sedangkan pengujian pneumatik menggunakan udara atau gas pada tekanan tertentu. Tes ini memverifikasi kekuatan bodi, kekencangan dudukan, dan integritas katup secara keseluruhan.
Untuk layanan kriogenik, katup dapat menjalani pengujian suhu rendah untuk memastikan kinerja material, keandalan penyegelan, dan fungsi aktuator pada suhu yang sangat rendah. Hal ini penting karena pengujian suhu ruangan standar tidak memperhitungkan penggetasan kriogenik atau kontraksi segel.
ASME B16.34 juga memerlukan inspeksi untuk keakuratan dimensi, penyelesaian permukaan, dan tidak adanya cacat seperti retak, porositas, atau inklusi pada material. Hal ini memastikan konsistensi dan kualitas dalam produksi katup.
Katup harus ditandai dengan jelas dengan tingkat material, peringkat tekanan, dan informasi manufaktur. Dokumentasi yang tepat memastikan ketertelusuran dan kepatuhan, yang sangat penting untuk audit keselamatan, pemeliharaan, dan inspeksi peraturan.
Dengan memengaruhi desain katup, pemilihan material, dan protokol pengujian, ASME B16.34 memastikan bahwa katup kriogenik memberikan keselamatan dan kinerja operasional yang tinggi. Beberapa manfaat utama meliputi:
Pencegahan Kebocoran : Bahan dan sistem penyegelan yang tepat mengurangi risiko kebocoran, yang sangat penting untuk cairan kriogenik yang berbahaya.
Keandalan Struktural : Kesesuaian dengan ketebalan dinding dan peringkat tekanan mencegah kegagalan mekanis di bawah tekanan dan suhu ekstrem.
Keselamatan dalam Skenario Darurat : Penghentian yang andal selama tekanan berlebih atau perubahan aliran yang cepat meminimalkan risiko kecelakaan atau kerusakan peralatan.
Kepatuhan Terhadap Peraturan : Mengikuti standar ASME memastikan kepatuhan terhadap peraturan industri, mengurangi risiko hukum dan operasional.
Katup kriogenik yang dirancang menurut ASME B16.34 digunakan di berbagai industri:
Terminal Gas Alam Cair (LNG) : Mengontrol aliran dan penyimpanan LNG dalam kondisi tekanan tinggi dan suhu rendah.
Aplikasi Medis dan Laboratorium : Menangani nitrogen cair untuk kriopreservasi dan penelitian.
Industri Kimia dan Petrokimia : Mengangkut dan memproses bahan kimia bersuhu rendah dengan aman.
Industri Makanan dan Minuman : Menggunakan LN2 untuk pembekuan cepat atau pengawetan barang yang mudah rusak.
Aplikasi Dirgantara dan Gas Industri : Memastikan pengoperasian sistem oksigen cair, nitrogen, atau argon yang andal dalam kondisi ekstrem.
Saat memilih katup kriogenik untuk nitrogen cair atau cairan kriogenik lainnya, kepatuhan terhadap ASME B16.34 harus memandu keputusan. Praktik terbaik meliputi:
Verifikasi Sertifikasi Material : Pastikan material bodi, trim, dan penyegelan memenuhi persyaratan ASME untuk layanan kriogenik.
Periksa Peringkat Tekanan-Suhu : Pilih katup yang menjaga integritas pada tekanan operasi yang diharapkan dan suhu kriogenik.
Periksa Catatan Pengujian : Konfirmasikan bahwa katup telah menjalani pengujian hidrostatis, pneumatik, dan suhu rendah sesuai standar ASME.
Pilih Desain Bonnet yang Diperluas Saat Dibutuhkan : Untuk suhu yang sangat rendah, pastikan batang dan aktuator tetap berada di luar zona dingin untuk menghindari kerusakan akibat embun beku.
Pertimbangkan Kebutuhan Otomasi : Jika diintegrasikan dengan aktuator pneumatik atau listrik, pastikan torsi dan kecepatan pengoperasian kompatibel dengan pengoperasian suhu rendah.
Mengikuti praktik ini memastikan bahwa katup kriogenik bekerja dengan andal, menjaga keselamatan, dan mengurangi risiko operasional.
Standar ASME B16.34 memainkan peran penting dalam desain dan pembuatan katup kriogenik. Dengan menentukan persyaratan material, konstruksi, peringkat tekanan-suhu, dan pengujian, standar ini memastikan bahwa katup dapat menangani cairan bersuhu sangat rendah seperti nitrogen cair dengan aman dan andal.
Desainer dan insinyur mengandalkan ASME B16.34 untuk memandu pemilihan material, desain struktural, solusi penyegelan, dan protokol pengujian. Kepatuhan terhadap standar tidak hanya memastikan efisiensi dan keselamatan operasional tetapi juga mendukung kepatuhan terhadap peraturan dan mengurangi risiko kegagalan yang fatal.
Untuk industri yang mengandalkan cairan kriogenik—mulai dari pengaturan medis dan laboratorium hingga terminal LNG dan pabrik pemrosesan kimia—katup yang sesuai dengan ASME B16.34 memberikan ketenangan pikiran, kinerja, dan keandalan jangka panjang. Dengan mengintegrasikan standar-standar ini ke dalam pemilihan katup dan strategi pemeliharaan, operator dapat mengoptimalkan keselamatan dan efisiensi operasional dalam lingkungan kriogenik yang menantang.
