Pernahkah Anda merasa tidak yakin apakah katup terbuka atau tertutup? Kesalahan dalam mengidentifikasi status katup dapat menyebabkan kesalahan yang merugikan dalam sistem apa pun.
Pada artikel ini, kita akan mempelajari cara mengetahui apakah katup hidup atau mati. Anda akan mempelajari metode sederhana untuk mengidentifikasi posisi berbagai jenis katup dan menghindari potensi masalah.
Posisi Aktif: Pada katup bola , pegangannya akan sejajar dengan pipa saat katup terbuka, sehingga cairan dapat mengalir melaluinya. Bola di dalam katup sejajar dengan jalur aliran, memungkinkan cairan atau gas melewatinya.
Posisi Mati: Saat katup ditutup, pegangannya akan tegak lurus dengan pipa, sehingga menghalangi aliran. Bola berputar 90 derajat untuk menutup jalur aliran.
Tip: Katup bola adalah salah satu jenis katup yang paling intuitif untuk diidentifikasi. Posisi pegangan memberikan isyarat visual langsung. Mekanisme sederhana ini membuatnya ideal untuk aplikasi yang memerlukan penghentian cepat atau kontrol aliran. Ini biasa digunakan di industri mulai dari pengolahan air hingga pemrosesan kimia karena keandalan dan kemudahan penggunaannya.
Metode Identifikasi:

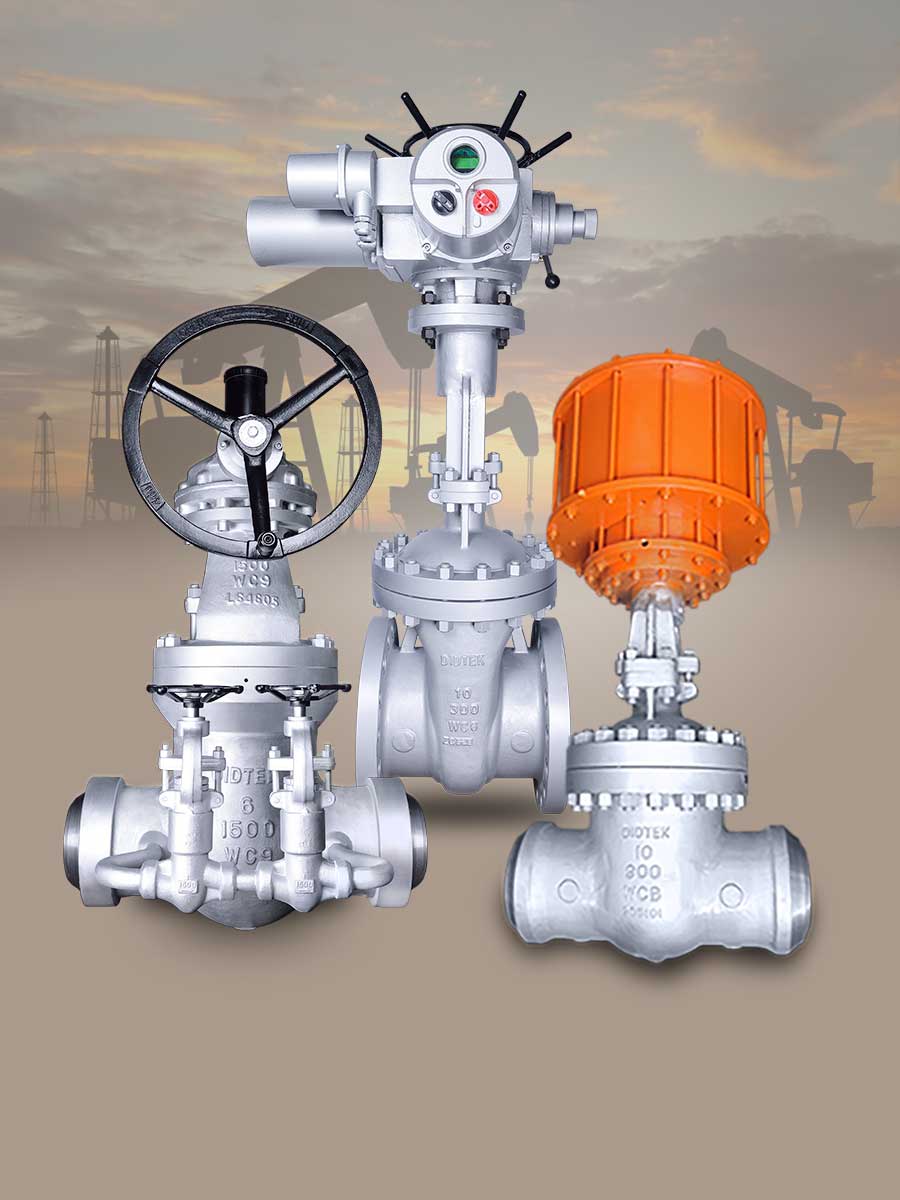

● Arah Rotasi: Katup gerbang dan globe biasanya memiliki roda tangan untuk pengoperasian manual. Untuk menutup katup ini, putar roda tangan searah jarum jam. Untuk membukanya, putar roda tangan berlawanan arah jarum jam. Selalu verifikasi arah yang benar dengan memeriksa indikator arah yang terukir pada badan atau pegangan katup.
● Batang Naik: Banyak katup gerbang dan katup globe yang memiliki batang naik. Ketika katup terbuka, batang akan keluar dari badan katup, memberikan indikasi visual yang jelas bahwa katup terbuka. Saat ditutup, batang akan ditarik kembali ke badan katup.
● Batang Tidak Naik: Beberapa katup, seperti katup gerbang dan katup globe tertentu, memiliki batang yang tidak naik. Dalam kasus ini, Anda tidak dapat menilai status katup secara visual dengan memeriksa batangnya. Sebaliknya, putar roda tangan secara manual. Jika berputar bebas berlawanan arah jarum jam dan kemudian berhenti, kemungkinan besar katup terbuka. Jika katup menolak gerakan dan berhenti setelah diputar searah jarum jam, maka katup tertutup.
Catatan: Selalu periksa badan katup apakah ada tanda tambahan yang menunjukkan arah yang benar untuk membuka dan menutup katup. Beberapa katup mungkin memiliki mekanisme putaran terbalik, jadi konfirmasi dari manual atau penandaan katup sangatlah penting.
Posisi Aktif: Pegangan katup kupu-kupu akan sejajar dengan pipa ketika terbuka penuh, sehingga cairan dapat lewat dengan bebas. Cakram internal sejajar dengan arah aliran, memungkinkan cairan atau gas mengalir melalui katup.
Posisi Mati: Saat katup ditutup, pegangan akan tegak lurus dengan pipa. Posisi ini menghalangi aliran, karena piringan bagian dalam berputar tegak lurus terhadap jalur aliran.
Penyesuaian: Beberapa katup kupu-kupu dirancang untuk mengatur aliran, tidak hanya berfungsi sebagai sakelar hidup/mati. Pegangan dapat diposisikan antara posisi terbuka penuh dan tertutup penuh untuk membatasi laju aliran. Jika fitur ini tersedia, carilah indikator pada katup yang menentukan batas kendali aliran.
Tips: Saat memeriksa katup kupu-kupu, penting untuk mengamati posisi pegangannya terlebih dahulu, tetapi juga mendengarkan atau mengamati aliran fluida yang melewati sistem. Katup yang terbuka penuh memungkinkan aliran tidak terbatas, sedangkan katup pelambatan mungkin tidak menghalangi cairan sepenuhnya tetapi dapat mengurangi aliran secara signifikan.
Metode Identifikasi:
● Indikator Posisi: Katup yang digerakkan dikontrol melalui sumber daya eksternal, seperti tenaga listrik, pneumatik, atau hidrolik. Katup ini sering kali memiliki indikator posisi mekanis atau elektronik yang secara visual menampilkan apakah katup terbuka atau tertutup. Indikator ini dapat mencakup pembacaan digital, lampu, atau bendera mekanis.
● Umpan Balik Sistem Kontrol: Sistem otomatis, seperti yang menggunakan PLC (Programmable Logic Controllers) atau SCADA (Supervisory Control and Data Acquisition), memberikan umpan balik real-time pada posisi katup yang digerakkan. Sistem ini sangat berguna dalam industri seperti minyak dan gas, di mana katup sering kali dikontrol dan dipantau dari jarak jauh.
Tip: Untuk katup yang digerakkan atau otomatis, seringkali yang terbaik adalah mengandalkan umpan balik sistem dan indikator digital daripada pemeriksaan manual. Hal ini memastikan akurasi, terutama dalam sistem yang kompleks dimana penanganan manual mungkin tidak praktis.
Katup Periksa : Katup periksa unik karena tidak memerlukan pengoperasian manual untuk membuka atau menutup. Mereka secara otomatis dikontrol oleh aliran fluida. Ketika fluida mengalir ke arah yang benar, katup terbuka. Jika fluida mencoba mengalir ke arah yang berlawanan, katup akan menutup, mencegah aliran balik. Katup ini biasanya memiliki panah arah untuk menunjukkan arah pemasangan yang benar.
Katup Pengurang Tekanan: Untuk memeriksa fungsi katup pengurang tekanan, gunakan pengukur tekanan untuk mengukur tekanan sebelum dan sesudah katup. Jika tekanan hilir sesuai dengan nilai yang diharapkan, kemungkinan besar katup terbuka dan beroperasi dengan benar. Jika tekanannya lebih tinggi dari yang diharapkan, katup mungkin tidak berfungsi atau tertutup.
Posisi Pegangan: Cara paling mudah untuk menentukan apakah katup terbuka atau tertutup adalah dengan memeriksa posisi pegangan. Jika pegangannya sejajar dengan pipa, maka katup terbuka. Jika tegak lurus dengan pipa, katupnya tertutup.
Tanda Arah Aliran: Banyak katup memiliki panah atau label arah yang menunjukkan arah aliran yang benar. Ini dapat menjadi isyarat visual yang berguna, terutama untuk katup yang tidak mengikuti orientasi pegangan buka/tutup pada umumnya (misalnya, katup periksa).
Tip: Sebelum mencoba memanipulasi katup, periksa pegangannya secara visual dan cari indikator atau tanda arah apa pun. Pemeriksaan visual cepat ini dapat menghemat waktu dan mencegah penyesuaian yang tidak perlu.
Memutar Roda Tangan: Untuk katup manual, memutar roda tangan atau pegangan adalah cara efektif untuk memastikan statusnya. Jika katup berputar lancar berlawanan arah jarum jam dan tidak ada hambatan, kemungkinan besar katup terbuka. Jika tidak dapat diputar atau menjadi kaku, katup mungkin tertutup.
Pemeriksaan Manual untuk Batang Tidak Naik: Untuk katup dengan batang tidak naik (seperti katup gerbang dan katup globe tertentu), periksa hambatannya secara manual. Putar roda tangan hingga batasnya dan pastikan berhenti pada posisi terbuka penuh atau tertutup penuh yang diharapkan.
Pengamatan Aliran: Dalam sistem yang sedang beroperasi, Anda dapat memeriksa aliran stabil untuk menentukan apakah katup terbuka. Kurangnya aliran atau penurunan laju aliran secara tiba-tiba biasanya menunjukkan bahwa katup tertutup.
Pengujian Tekanan: Untuk diagnostik yang lebih akurat, pengujian tekanan dapat memastikan status katup. Gunakan pengukur tekanan untuk memantau tekanan hulu dan hilir. Katup yang tertutup sering kali mengakibatkan peningkatan tekanan di sisi hulu, sedangkan katup yang terbuka akan mempertahankan tingkat tekanan yang lebih konsisten.
Dengan mengevaluasi posisi pegangan katup, menggunakan umpan balik aliran dan tekanan, serta memahami indikator spesifik katup, Anda dapat secara efektif menentukan status berbagai jenis katup. Pemeriksaan rutin dan identifikasi posisi katup yang tepat membantu memastikan keamanan dan efisiensi sistem fluida, mencegah kebocoran, masalah tekanan, atau kerusakan pada peralatan. Selalu periksa status katup sebelum melakukan perawatan atau penyesuaian apa pun untuk memastikan pengoperasian yang aman dan akurat. Untuk solusi katup yang andal, [[Didtek Valve Group Co., Ltd.]] menawarkan katup berkualitas tinggi yang dirancang untuk efisiensi dan keamanan di berbagai industri.
A: Untuk menentukan apakah suatu katup terbuka atau tertutup, periksa posisi pegangannya. Jika pegangannya sejajar dengan pipa, maka katup terbuka. Jika tegak lurus maka katupnya tertutup. Metode ini dapat digunakan pada sebagian besar jenis katup, termasuk katup bola dan katup kupu-kupu.
J: Memeriksa status katup memastikan aliran cairan yang tepat dan mencegah kebocoran, masalah tekanan, atau kerusakan sistem. Penting untuk menjaga keselamatan dan efisiensi dalam sistem kontrol fluida apa pun.
A: Untuk katup gerbang, putar handwheel. Putar searah jarum jam untuk menutup dan berlawanan arah jarum jam untuk membuka. Periksa hambatan untuk memastikan apakah katup terbuka penuh atau tertutup.
A: Jika pegangan katup macet, hindari memaksanya. Coba lumasi pegangannya atau periksa katupnya secara manual. Jika masih tidak bergerak, hubungi profesional untuk mendapatkan bantuan.
J: Katup otomatis biasanya menggunakan indikator elektronik atau mekanis untuk menunjukkan apakah katup terbuka atau tertutup. Indikator-indikator ini diintegrasikan ke dalam sistem kontrol seperti PLC atau SCADA untuk pemantauan status secara real-time.
