Pernahkah Anda bertanya-tanya bagaimana aliran air dikontrol dalam sistem perpipaan? Katup periksa memainkan peran penting dalam memastikan aliran searah dan mencegah aliran balik. Namun, bagaimana sebenarnya pengaruhnya terhadap tekanan air?
Pada artikel ini, kita akan mengeksplorasi pentingnya katup periksa dalam sistem air dan bagaimana pengaruhnya terhadap tekanan air. Anda akan mempelajari berbagai jenis katup periksa dan bagaimana desainnya memengaruhi kinerja sistem.
Check valve adalah katup satu arah yang memungkinkan fluida mengalir hanya dalam satu arah. Ini mencegah aliran balik dengan menutup secara otomatis ketika cairan berbalik arah. Katup periksa sangat penting dalam menjaga tekanan dalam suatu sistem, karena memastikan bahwa cairan hanya mengalir ke arah yang diinginkan, sehingga melindungi peralatan dan proses dari aliran balik.
Secara sederhana, check valve bertindak sebagai gerbang, membuka ketika tekanan dari fluida memaksanya masuk dan menutup ketika tekanan berkurang atau berbalik arah. Aliran satu arah ini membantu menjaga integritas sistem dan mencegah kontaminasi.
Pengoperasian check valve relatif sederhana, namun desainnya dapat bervariasi. Mekanisme yang paling umum digunakan pada katup periksa adalah:
● Mekanisme bola: Bola berbentuk bola bergerak di dalam badan katup untuk mencegah aliran balik ketika tekanan fluida menurun.
● Mekanisme pegas: Piringan pegas di dalam katup membuka atau menutup berdasarkan tekanan yang diberikan padanya.
● Mekanisme gravitasi: Pada katup periksa ayun, gravitasi menyebabkan penutup atau cakram katup menutup ketika aliran fluida berbalik.
Mekanisme ini memastikan bahwa katup terbuka saat fluida mengalir ke arah yang benar dan menutup saat aliran berbalik. Fungsi check valve yang baik sangat penting untuk mencegah aliran balik, yang dapat menyebabkan kontaminasi atau kerusakan sistem.
Dalam sistem air, katup periksa digunakan untuk:
● Mencegah kontaminasi: Dengan menghalangi aliran balik, katup periksa mencegah air yang terkontaminasi mengalir kembali ke pasokan air bersih.
● Lindungi peralatan: Aliran balik dapat merusak pompa, kompresor, dan peralatan penting lainnya. Katup periksa memastikan aliran balik dapat dicegah, sehingga melindungi aset berharga ini.
● Menjaga efisiensi sistem: Dengan memastikan aliran satu arah, katup periksa membantu menjaga tekanan dan kondisi aliran optimal, sehingga berkontribusi terhadap efisiensi sistem secara keseluruhan.

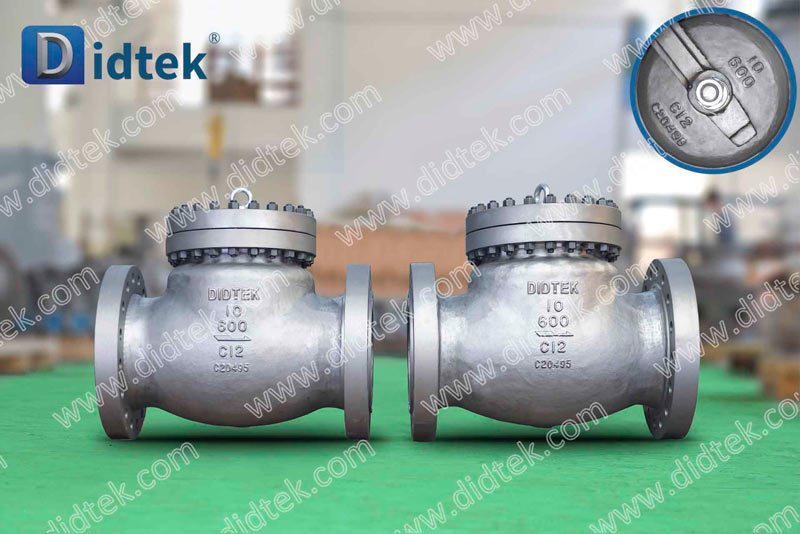

Katup periksa ayun banyak digunakan pada sistem bertekanan rendah. Mereka menampilkan cakram berengsel yang dapat berayun terbuka ketika air mengalir ke arah yang benar. Meskipun katup periksa ayun sederhana dan efektif, katup ini dapat menyebabkan sedikit fluktuasi tekanan saat ditutup. Katup-katup ini mengandalkan gaya gravitasi atau pegas untuk menutup cakram, yang berarti akan ada sedikit penundaan dalam penutupan, yang berpotensi menyebabkan penurunan tekanan minimal.
Katup periksa ayun umumnya cocok untuk pemasangan horizontal, di mana gaya gravitasi membantu cakram kembali ke tempatnya. Namun, kinerjanya kurang dapat diprediksi pada instalasi vertikal.
Katup periksa bola ideal untuk aplikasi bertekanan tinggi. Katup ini menggunakan bola yang bergerak di dalam badan katup, menutup bukaan saat terjadi tekanan balik. Desain katup periksa bola membantu mengurangi hambatan aliran, yang berarti katup tersebut biasanya menghasilkan penurunan tekanan yang lebih rendah dibandingkan jenis katup lainnya.
Dalam sistem dengan tekanan yang berfluktuasi, katup periksa bola menawarkan solusi yang tepat. Mereka sangat berguna dalam jaringan pipa bertekanan tinggi, dimana desainnya dapat mengontrol tekanan air secara efisien tanpa menyebabkan kehilangan tekanan yang signifikan.
Katup periksa diafragma menggunakan diafragma fleksibel yang bergerak ke atas dan ke bawah untuk mengontrol aliran fluida. Katup ini memberikan penyegelan yang rapat dan biasanya digunakan dalam sistem yang memerlukan kontrol tekanan yang tepat. Namun, katup periksa diafragma dapat mengakibatkan penurunan tekanan yang lebih tinggi dibandingkan katup periksa lainnya, karena diafragma menciptakan hambatan terhadap aliran fluida.
Untuk sistem dimana kontrol tekanan sangat penting, katup periksa diafragma adalah pilihan yang sangat baik, namun harus digunakan dengan hati-hati dalam sistem yang meminimalkan penurunan tekanan sangat penting.
Katup periksa pegas, juga dikenal sebagai katup periksa senyap, menawarkan keunggulan kontrol aliran air yang presisi. Katup ini menggunakan pegas internal untuk menahan katup tetap tertutup hingga tekanan tertentu (tekanan retak) tercapai. Katup periksa pegas sangat efektif dalam sistem yang mengutamakan pencegahan aliran balik dan kontrol tekanan yang tepat.
Meskipun katup ini dapat menghasilkan tekanan retak yang lebih tinggi dan penurunan tekanan yang sedikit lebih tinggi, katup ini memberikan perlindungan yang sangat baik terhadap aliran balik dan palu air, sehingga ideal untuk sistem dengan tekanan yang berfluktuasi.
Jenis Katup Periksa | Fitur Utama | Dampak Penurunan Tekanan | Area Aplikasi Terbaik |
Katup Periksa Ayun | Cakram berengsel, mengandalkan gravitasi atau pegas | Minimal pada aliran rendah, lebih terlihat pada aliran tinggi | Instalasi horizontal, sistem tekanan rendah |
Katup Periksa Bola | Bola berbentuk bola bergerak untuk menutup aliran balik | Penurunan tekanan rendah | Sistem bertekanan tinggi, tekanan berfluktuasi |
Katup Periksa Diafragma | Diafragma fleksibel untuk segel yang rapat | Penurunan tekanan yang lebih tinggi | Sistem kontrol tekanan yang tepat |
Katup Periksa Bermuatan Pegas | Pegas internal untuk penutupan terkendali | Sedikit lebih tinggi karena tekanan retak | Sistem dengan tekanan berfluktuasi, pencegahan arus balik |
Ketika air mengalir melalui check valve, fluida mengalami hambatan, yang menyebabkan fenomena yang dikenal sebagai penurunan tekanan. Besarnya penurunan tekanan bergantung pada beberapa faktor, antara lain laju aliran, desain katup, dan jenis fluida yang diangkut.
Secara umum, laju aliran yang lebih tinggi menghasilkan penurunan tekanan yang lebih tinggi. Misalnya, katup periksa ayun cenderung memiliki penurunan tekanan yang minimal pada laju aliran yang lebih rendah, namun seiring dengan peningkatan aliran, penurunan tekanan menjadi lebih nyata. Di sisi lain, katup periksa bermuatan bola dan pegas biasanya menunjukkan penurunan tekanan yang lebih konsisten, berapa pun laju alirannya.
Sangat penting untuk memahami hubungan antara laju aliran dan penurunan tekanan ketika memilih katup periksa untuk memastikan bahwa sistem beroperasi secara efisien dan tekanan dipertahankan dalam batas yang dapat diterima.
Tekanan retak adalah tekanan minimum yang diperlukan untuk membuka katup periksa. Memilih tekanan retak yang tepat sangat penting karena berdampak langsung pada tekanan air di dalam sistem. Jika tekanan retak terlalu tinggi, katup mungkin tidak terbuka dengan benar, sehingga membatasi aliran dan menyebabkan penumpukan tekanan. Sebaliknya, jika tekanan retak terlalu rendah, katup dapat terbuka sebelum waktunya, sehingga menyebabkan aliran balik dan mengganggu keseimbangan tekanan sistem.
Penting untuk memilih katup periksa dengan tekanan retak yang sesuai dengan tekanan operasional sistem. Hal ini memastikan katup terbuka saat diperlukan tanpa menyebabkan kehilangan tekanan berlebihan atau pembatasan aliran.
Water hammer terjadi ketika aliran air tiba-tiba terhenti atau berbalik, sehingga menimbulkan lonjakan tekanan yang dapat merusak pipa, katup, dan peralatan. Katup periksa dapat mengurangi efek palu air dengan mengontrol kecepatan penutupan katup.
Katup periksa pegas sangat efektif dalam mencegah water hammer, karena katup ini memungkinkan penutupan yang lebih bertahap, sehingga mengurangi gelombang kejut yang disebabkan oleh penghentian aliran secara tiba-tiba. Memilih katup dengan fitur perlindungan palu air dapat membantu memastikan tekanan air yang konsisten dan mencegah kerusakan yang merugikan pada sistem.
Saat memilih check valve, penting untuk mempertimbangkan laju aliran sistem dan kebutuhan tekanan. Untuk aplikasi aliran tinggi, katup dengan penurunan tekanan rendah, seperti katup ayun atau katup bola, biasanya merupakan pilihan terbaik. Untuk sistem dengan kebutuhan kontrol tekanan yang presisi, katup diafragma atau katup pegas lebih cocok.
Tekanan retak pada katup harus sejajar dengan tekanan operasi sistem. Tekanan retak yang lebih tinggi cocok untuk sistem dengan tekanan operasi yang lebih tinggi, sedangkan tekanan retak yang lebih rendah cocok untuk sistem bertekanan rendah. Memilih tekanan retak yang tepat memastikan katup membuka dan menutup pada waktu yang tepat, mencegah kehilangan tekanan atau aliran balik.
Untuk meminimalkan risiko water hammer, pertimbangkan untuk memilih katup periksa dengan fitur yang dirancang khusus untuk meredam lonjakan tekanan. Katup periksa pegas atau katup dengan mekanisme penutupan yang empuk adalah pilihan yang sangat baik untuk sistem yang memerlukan water hammer.
Katup periksa memainkan peran penting dalam mengatur tekanan air dalam sistem perpipaan. Memilih katup periksa yang tepat memastikan tekanan stabil, efisiensi sistem, dan mengurangi risiko masalah terkait tekanan. Didtek Valve Group Co., Ltd. menawarkan katup periksa berkualitas tinggi yang mengelola tekanan secara efektif, memberikan solusi andal untuk berbagai sistem air. Produk mereka membantu mengoptimalkan kinerja dan melindungi peralatan berharga.
J: Katup periksa mengatur aliran air dengan mencegah aliran balik, yang dapat membantu menjaga kestabilan tekanan dalam sistem. Desain katup dan tekanan retak secara langsung mempengaruhi berapa banyak tekanan yang diperlukan untuk membuka katup dan mempertahankan aliran.
J: Katup periksa memastikan aliran air satu arah, mencegah aliran balik, dan menjaga tekanan air konsisten, sehingga melindungi sistem dan peralatan dari kerusakan.
A: Ya, katup periksa dapat menyebabkan penurunan tekanan tergantung pada jenis dan laju aliran. Katup dengan hambatan aliran yang lebih tinggi dapat mengakibatkan kehilangan tekanan yang lebih besar.
J: Katup periksa ayun, terutama pada sistem bertekanan rendah, menawarkan penurunan tekanan minimal pada laju aliran rendah namun dapat menyebabkan fluktuasi pada laju aliran lebih tinggi karena ketergantungannya pada gravitasi atau penutupan pegas.
A: Tekanan retak menentukan kapan katup periksa terbuka. Memilih tekanan retak yang tepat sangat penting untuk menjaga tekanan air yang tepat dan menghindari hambatan aliran atau masalah aliran balik.
